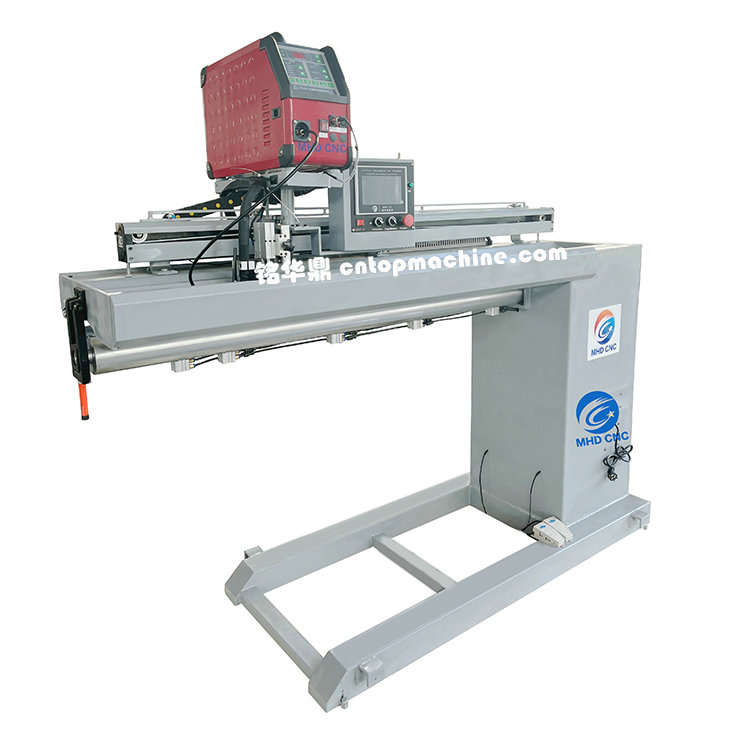

直缝自动焊接专机

  • 氩弧焊直缝自动焊接专机

氩弧焊直缝自动焊接专机

  • 采用氩气TIG焊接,单面焊双面成型,焊接过程自动完成
  • 在线反馈

氩弧焊直缝自动焊接专机

一、焊接工件信息:

1.工件形状:筒体纵缝;

2.工件直径:150mm-300mm;

3.工件长度: 1000mm;

4.焊接母材:铝、不锈钢和碳钢,厚度0.8mm-5mm;

5.焊接工艺:采用氩气TIG焊接,单面焊双面成型,焊接过程自动完成;

6.用户可购买贮气筒环缝焊接专机,焊接两侧封头双环缝。

二、设备主要技术参数:

适合焊接材质

铝、不锈钢和碳钢

最大焊接长度(X方向)

1500mm

适合工件厚度

0.8mm-5mm

芯轴升降行程

40mm

芯轴升降控制

气缸

三、氩弧焊直缝自动焊接专机的自动焊接系统介绍:

1.纵缝拼板专机控制系统是一个综合的、集成的、可对多种焊接系统进行控制的系统控制器。该控制器是基于PLC可编程控制器的控制系统,与PLC配套的触摸屏,可修改和储存焊接参数,控制各开关量,进行调整并焊接。

整个中心控制由PLC可编序控制器进行控制,具有工业级触摸屏人机界面,设定焊接参数及参数调整;

2.该自动焊专机控制系统具有以下特点和功能:

①氩弧焊直缝自动焊接专机具有一键自动寻位焊接、快速返程的功能。

②为确保设备使用安全,相关部件实现操作步骤程序互锁。

③供电采用三相五线制,控制回路到各控制单元供电电源采用隔离变压器,PLC输入/输出全部采用中间继电器。给定和反馈回路采用隔离抗干扰处理,控制稳定性明显提高。

④为确保设备可靠安全的工作,本设备控制电压为24V安全电压,在控制上具有过流,过压,过热、过载、短路,漏电及接地多种保护。
