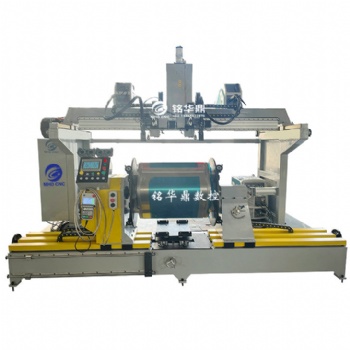

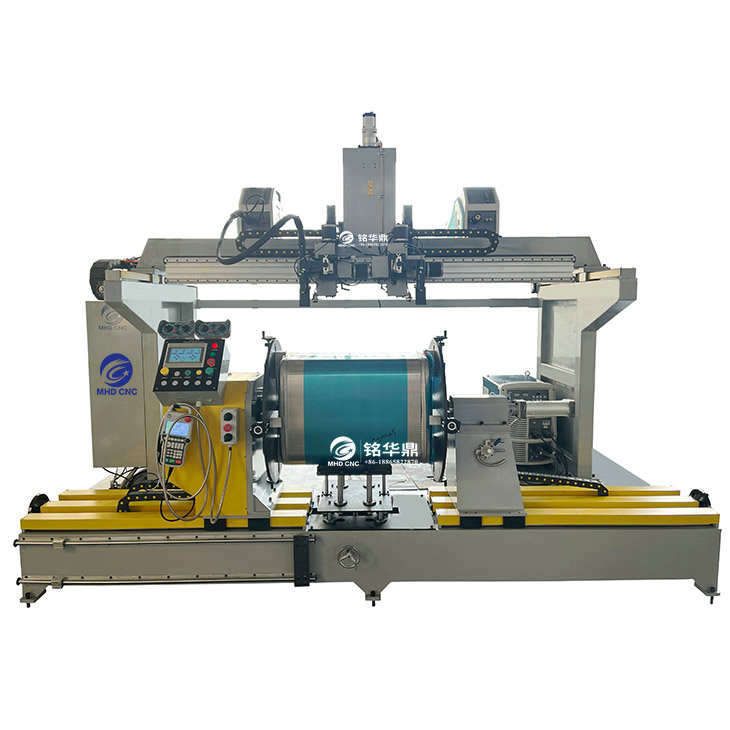

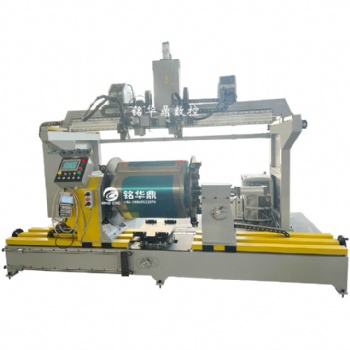

铝油箱数控自动焊机
I.数控自动焊机设计任务：

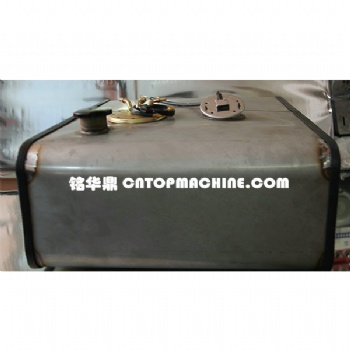

在一台设备上完成铝油桶方型焊缝的自动焊接。对于方型焊缝，因其周圈焊缝为不规则焊缝，要求焊枪能走出焊缝轨迹，同时能保证焊接规范尽量均匀一致，焊缝成型美观，焊接质量达到要求。
用户可同时购买直缝自动焊接专机，自动焊接铝油箱纵缝或直缝。
II.铝油箱数控自动焊机设计构思：
1.工件旋转，焊枪配合上下、前后移动，采用短距离推丝式机构，保证送丝稳定性。
2.采用数控系统，大功率交流伺服电机及进口驱动器控制主轴旋转、焊枪上下和前后三维动作，行走出焊缝轨迹，在电弧连续燃烧的情况下，实现对储油桶方形焊缝的正常焊接。
3.电气控制系统采用日本欧姆龙PLC控制整机运动，采用数控系统控制三轴联动，实现方形不规则焊缝的焊接。
4.主轴旋转速度随工件旋转位置变化，以保证焊接线速度一致。
5.工件旋转过程中，保证焊枪与工件距离不变，夹角几乎不变。
6.采用两把枪同时施焊，提高效率，减少变形。
7.焊缝监控及电动调整机构：通过摄像头在线实时监控焊接状况。通过电动手动微调焊枪左右位置，以使焊枪对正焊缝。焊枪上下由机械跟踪，使焊枪距离工件高度始终不变。
III.设备构造：设备由机身、防护罩、夹具、旋转主轴动力机构、工件垂直数控行走机构、工件前后数控行走机构、焊枪及调整机构、数控系统、焊缝监控及电动调整机构、电气控制系统、焊接电源等组成。
IV.主要技术参数：
主轴转速 | 1-8R/MIN 无极调速 |
焊枪前后移动速度 | 0.1-10m/min 无极调速 |
焊接电流 | 0-400A |
焊接电压 | 0-40V 无极调速 |
焊丝直径 | 1.2mm |
氩气CO2消耗量 | 15L/MIN |
生产率 | 1件/10分钟 |
