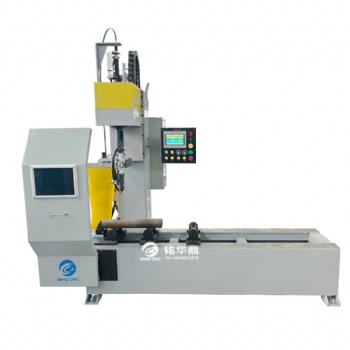

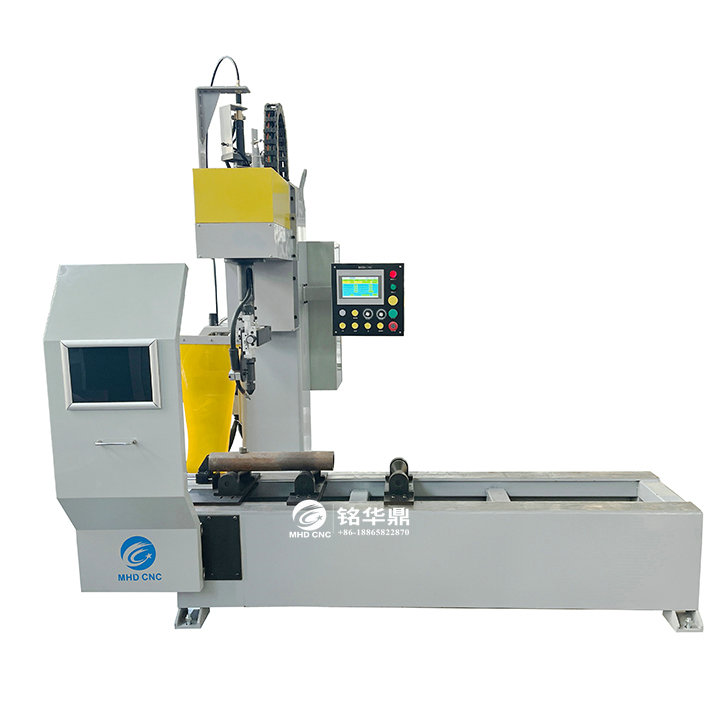

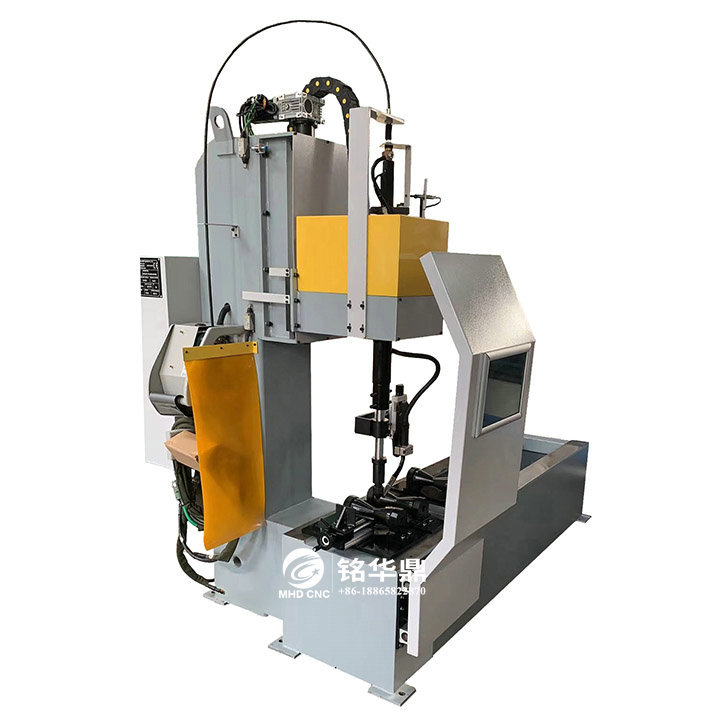

油缸油嘴数控自动焊接专机
I.油口焊接机设计任务:
油缸油口数控环缝焊接专机应满足油缸多种油口环形焊缝自动焊接，保证焊接熔深规范均匀一致，焊缝成型均匀美观。
II.焊接工艺及基本构思:
1.焊枪成一定角度可上下、左右和角度调整，工件固定, 焊枪旋转。
2.工件由夹具定位中心，保证焊缝位置不发生偏移，无需预先点焊。
3.采用西门子PLC控制整机运行，由数控系统控制机头旋转。电机采用松下伺服驱动器驱动。
4.旋转机头由松下伺服电动带动上下移动，焊接时落下，上下料时提起。
5.油缸油口数控自动焊接专机设备构成：上部安装可旋转的送丝机构、机身、焊枪旋转机构、焊枪夹持机构、旋转机头电动进给机构。
6.用户可单独采购油缸油嘴数控焊接专机，带生产稳定后再搭配油缸单枪环缝焊接专机，提高焊接生产的自动化和智能化程度。
III.油口数控自动焊接专机控制系统:
1.采用西门子PLC机作为控制核心，控制焊接各程序执行。触摸屏作为输入输出界面，焊接长度、引收弧时间、焊接电压、焊接电流及焊接速度等均可通过界面输入。
2.焊接起始点自动检测，焊完后自动回原位。
3.每一动作的调整都有手动和自动两种功能。
IV.自动焊接专机技术参数:
1 | 焊枪转速 | 0.2-5r.p.m 无级可调 |
2 | 电机功率 | 0.4KW |
3 | 焊接电流 | 100-350A 60％暂载率 |
4 | 缸筒直径 | 80mm-300mm |
5 | 工件油嘴直径 | 30mm-100mm |
6 | 适用工件长度 | 1000-3000mm |
7 | 生产率 | 1件/分钟 |
