表面焊接缺陷和内部焊接缺陷分析
表面缺陷包括,咬边、未焊满、表面气孔、表面裂纹等;
内部缺陷包括夹渣、气孔、未焊透、未熔合和裂纹等。
1.焊缝咬边

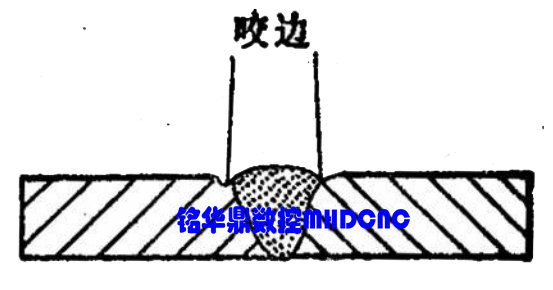

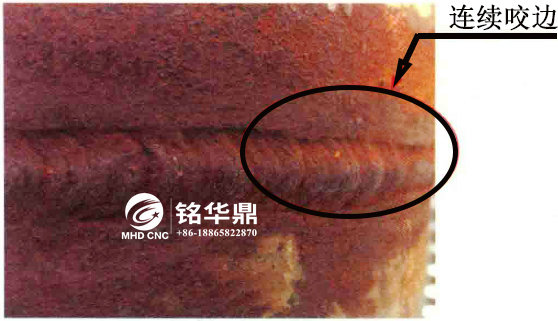

(1) 沿焊缝与母材的边界部分产生连续的或间断的沟槽或凹陷,俗称“咬肉”(见图 )。
(2)危害
咬边会减少母材的有效截面积,降低结构的承载能力,同时还会造成应力集中,发展为裂纹源。
(3)原因分析
1 )焊接电流过大,电弧过长,焊条角度不正确;
2)横焊时,电弧在上坡口停留时间过长;电弧热量太高,即电流太大,速度太小;
3)焊枪与工件间角度不正确;摆动不合理;电弧过长;焊接次序不合理等都会造成咬边;直流焊时电弧的磁偏吹也是产生咬边的一个原因。
(4)防治措施
1 )矫正焊枪角度;
2)选用合理的焊接参数,采用良好的摆动方式都会有利于消除咬边;
3)焊角焊缝(焊接法兰)时,用交流焊代替直流焊也能有效地防止咬边。
2.焊缝烧穿

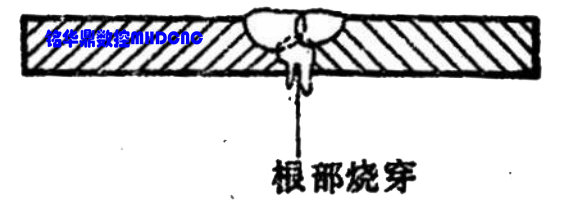

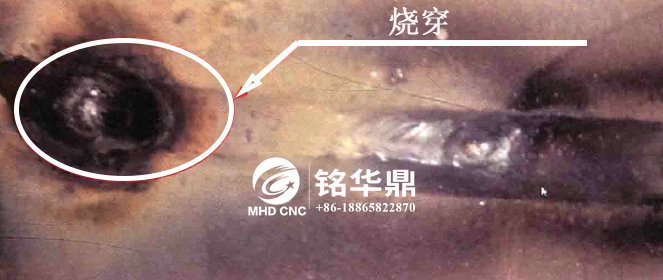

(1) 焊接过程中,熔深超过工件壁厚,熔化金属形成穿孔性缺陷(见图)。
(2)危害
破坏了焊缝致密性,使焊接接头丧失连接及承载能力。
(3)原因分析
1 )焊接电流过大,速度太慢,电弧在焊缝处停留过久,都会产生烧穿缺陷;
2)焊缝间隙太大,钝边太小也容易出现烧穿现象。
(4)防治措施
1)焊接时,根据工件壁厚选择焊丝直径,再根据焊丝直径选择焊接电流,并配以恰当的焊接速度;
2)要将切口打磨,消除凹凸;
3)控制接头间隙均匀,不要过大或过小;
4)注意坡口两侧停留时间。
3.焊缝存在气孔

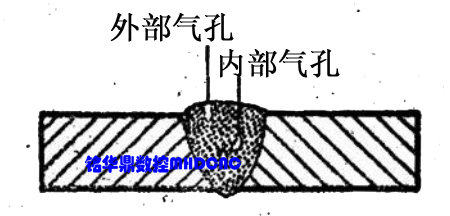

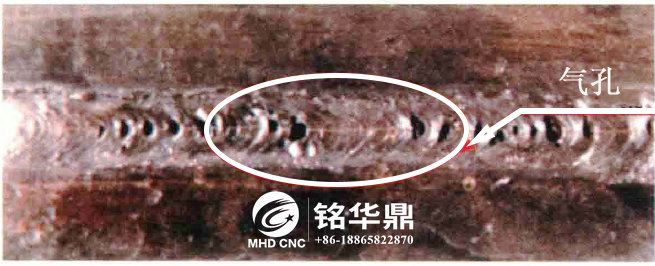

(1) 焊缝内部或表面存在气孔缺陷(见图)。
(2)危害
1)气孔减少了焊缝的有效截面积,使焊缝疏松,从而降低了接头的强度,与其他焊接缺陷形成贯穿性,破坏了焊缝的致密性;
2)连续气孔在焊缝中,将会降低焊缝承载能力,使焊接结构发生破坏。
(3)原因分析
1)气孔的形成是熔池金属在凝固过程中,有大量的气体要从金属中逸出来,当凝固速度大于气体逸出速度时,就形成气孔;
2)产生气孔的主要原因是母材或填充金属表面有锈、油污等;
3)焊丝未烘干会增加气孔量,因为锈、油污及焊条药皮、焊剂中的水分在高温下分解为气体,增加了高温金属中气体的含量;
4)熔池冷却速度大,不利于气体逸出;焊缝金属脱氧不足也会增加氧气孔。
(4)防治措施
1 )清除焊丝、坡口及其附近表面的油污、铁锈、水分和杂物;
2)采用碱性焊条、焊剂,并彻底烘干;
3)采用合适的焊接极性,并用短电弧施焊;
4)焊前预热,减缓冷却速度;
4.焊缝夹渣

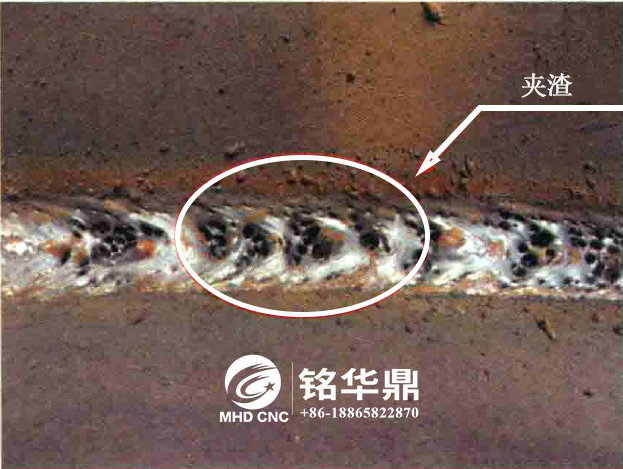

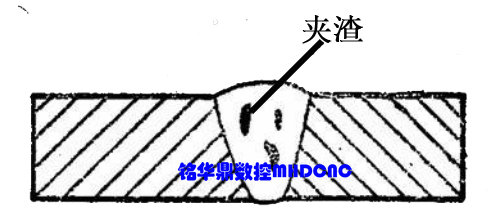

(1) 焊缝内部或表面存在夹渣缺陷(见图)。
(2)危害
1 )焊缝夹渣的几何形状不规则,存在着棱角或尖角,容易在承受载荷时产生应力集中;
2)夹渣的危害比气孔要严重,因为夹渣往往是裂纹的起源。夹渣缺陷还降低焊缝金属的力学性能。
(3 )原因分析
1)坡口尺寸不合理;
2)坡口有污物;
3)埋弧焊或药芯焊丝多层焊时,层间清渣不彻底;
4)焊接线能量小;
5 )焊缝散热太快,液态金属凝固过快;
6)钨极惰性气体保护焊时,电源极性不当,电流密度大,钨极熔化脱落于熔池中;
(4)防治措施
1 )清除焊丝、坡口及其附近表面的杂物;
2)多层焊时,层间清理要彻底;
3)采用直流反接并用短电弧施焊;
5.焊缝存在未熔合

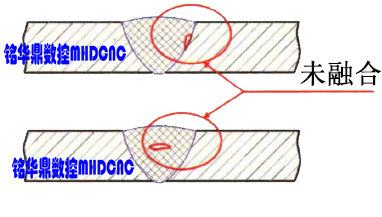

(1)在焊缝金属和母材之间或焊道金属和焊道之间,有未完全熔化结合的部分,一般分为侧壁未熔合、层间未熔合、焊缝根部未熔合三种。焊缝内的未熔合,需要无损检测才能发现(见图)。
(2)危害
1)危害:未熔合缺陷易造成应力集中,还将降低焊缝金属的力学性能;
2)未熔合缺陷可视为片状缺陷,间隙很小,类似裂纹,容易造成焊接结构破坏,是焊缝中比较危险的缺陷。
(3)原因分析.
1)焊接电流过小,焊接速度过快;
2)焊枪角度不对;
3)产生了弧偏吹现象;
4)焊接处于下坡焊位置,母材未熔化时已被铁水覆盖;
5)母材表面有污物或氧化物影响熔敷金属与母材间的熔化结合等。
(4)防治措施
1)使用较大电流来焊接是防止未焊透的基本方法;
2)焊接角焊缝时,用交流焊接代替直流焊接以防止磁偏吹;
3)注意坡口部位的清洁;采用多层多道焊接方法时,下道焊缝在焊接前,应对上道焊缝表面进行清理,经目测检查合格后,方可施焊;
4)合理设计坡口并加强层间清渣检查,用短弧焊等措施。
6.焊缝未焊透

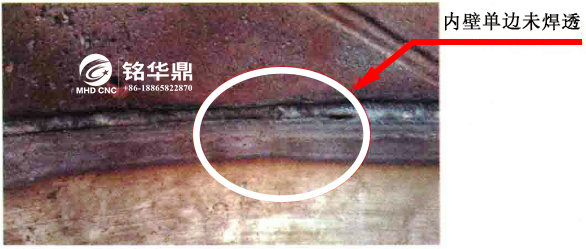

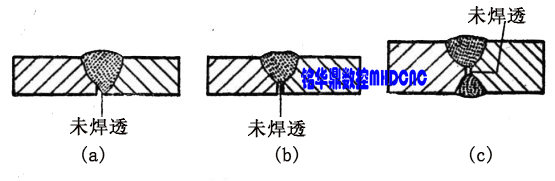

(1)焊接时接头的根部未完全熔透。从焊缝背面可以肉眼观测到焊缝根部两管段外露,未焊接(见图)。
(2)危害
1 )未焊透减少了焊缝的有效截面积,使接头强度下降;
2)未焊透弓|起的应力集中所造成的危害,比强度下降的危害大得多;
3)未焊透严重降低焊缝的疲劳强度;
4)未焊透可能成为裂纹源;是造成焊缝破坏的重要原因;
(3)原因分析
1 )焊接电流小,熔敷金属浅;
2)坡口钝边太大或根部间隙小;
3 )磁偏吹影响;
4)焊条偏芯度太大;
5)焊件坡口角度小或错边量大。
(4)防治措施
1)选择合适的焊接参数;
2)正确选用坡口形式和装配间隙并加强清理;
3 )焊角焊缝时,用交流代替直流,以防止磁偏吹。
